CCGT-1C
-
CCGT-W
-
CCGW-1C
-
CCGW-W
-
CPGW-1C

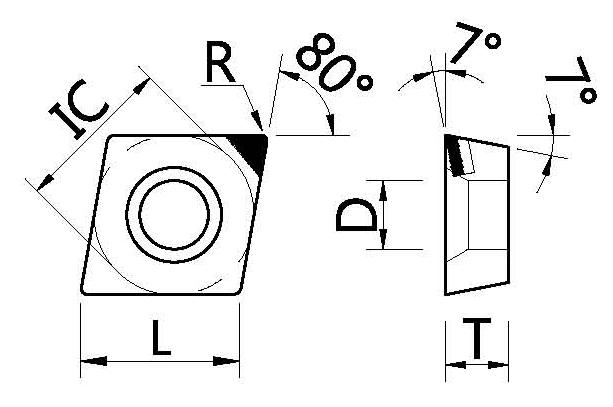

| CCGT-1C |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
CCGT 060202 |
6.35 |
2.38 |
2.8 |
0.2 |
6.5 |
| CCGT 060204 |
6.35 |
2.38 |
2.8 |
0.4 |
6.5 |
| CCGT 060208 |
6.35 |
2.38 |
2.8 |
0.8 |
6.5 |
| CCGT 09T302 |
9.525 |
3.97 |
4.4 |
0.2 |
9.7 |
| CCGT 09T304 |
9.525 |
3.97 |
4.4 |
0.4 |
9.7 |
| CCGT 09T308 |
9.525 |
3.97 |
4.4 |
0.8 |
9.7 |
| CCGT 120402 |
12.7 |
4.76 |
5.5 |
0.2 |
12.9 |
| CCGT 120404 |
12.7 |
4.76 |
5.5 |
0.4 |
12.9 |
| CCGT 120408 |
12.7 |
4.76 |
5.5 |
0.8 |
12.9 |
| CCGT 120412 |
12.7 |
4.76 |
5.5 |
1.2 |
12.9 |
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|

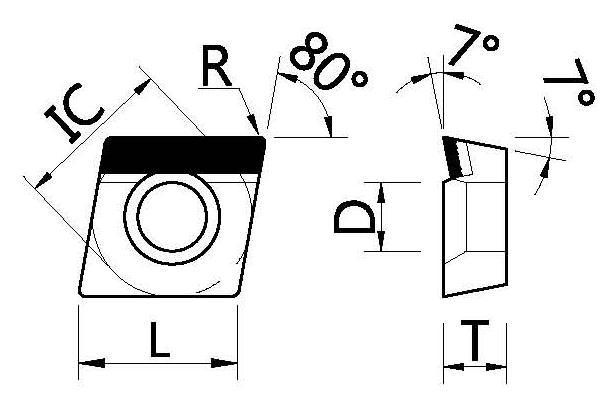

| CCGT-Whole Edge |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
CCGT 060202 R/L |
6.35 |
2.38 |
2.8 |
0.2 |
6.5 |
| CCGT 060204 R/L |
6.35 |
2.38 |
2.8 |
0.4 |
6.5 |
| CCGT 09T302 R/L |
9.525 |
3.97 |
4.4 |
0.2 |
9.7 |
| CCGT 09T304 R/L |
9.525 |
3.97 |
4.4 |
0.4 |
9.7 |
| CCGT 09T308 R/L |
9.525 |
3.97 |
4.4 |
0.8 |
9.7 |
| CCGT 120402 R/L |
12.7 |
4.76 |
5.5 |
0.2 |
12.9 |
| CCGT 120404 R/L |
12.7 |
4.76 |
5.5 |
0.4 |
12.9 |
| CCGT 120408 R/L |
12.7 |
4.76 |
5.5 |
0.8 |
12.9 |
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|

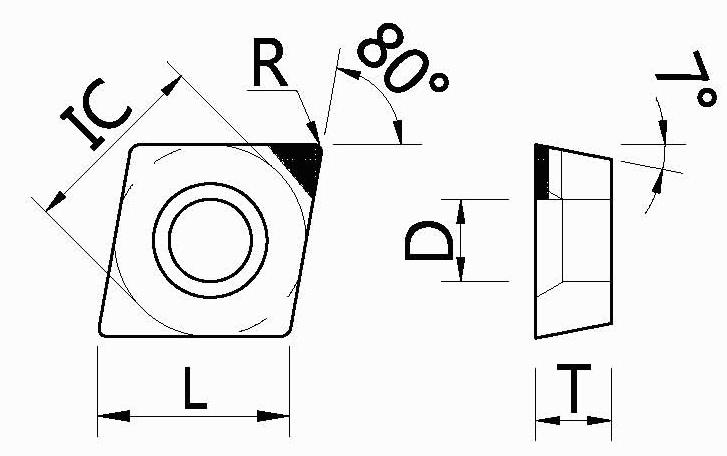

| CCGW-1C |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
CCGW 060202 |
6.35 |
2.38 |
2.8 |
0.2 |
6.5 |
| CCGW 060204 |
6.35 |
2.38 |
2.8 |
0.4 |
6.5 |
| CCGW 060208 |
6.35 |
2.38 |
2.8 |
0.8 |
6.5 |
| CCGW 09T302 |
9.525 |
3.97 |
4.4 |
0.2 |
9.7 |
| CCGW 09T304 |
9.525 |
3.97 |
4.4 |
0.4 |
9.7 |
| CCGW 09T308 |
9.525 |
3.97 |
4.4 |
0.8 |
9.7 |
| CCGW 09T312 |
9.525 |
3.97 |
4.4 |
1.2 |
9.7 |
| CCGW 120404 |
12.7 |
4.76 |
5.5 |
0.4 |
12.9 |
| CCGW 120408 |
12.7 |
4.76 |
5.5 |
0.8 |
12.9 |
| CCGW 120412 |
12.7 |
4.76 |
5.5 |
1.2 |
12.9 |
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|

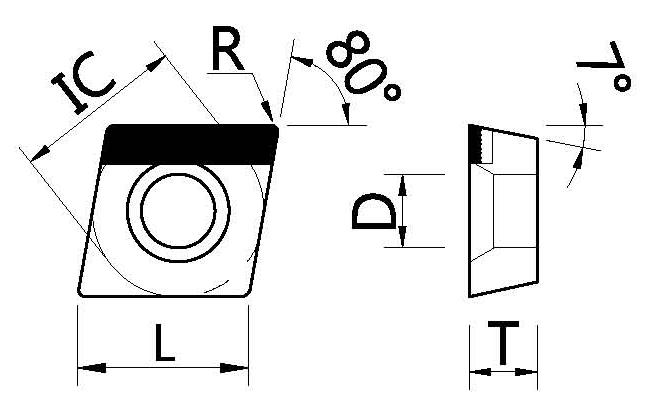

| CCGW-Whole Edge |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
CCGW 060204 R/L |
6.35 |
2.38 |
2.8 |
0.4 |
6.5 |
| CCGW 060208 R/L |
6.35 |
2.38 |
2.8 |
0.8 |
6.5 |
| CCGW 09T308 R/L |
9.525 |
3.97 |
4.4 |
0.8 |
9.7 |
| CCGW 09T312 R/L |
9.525 |
3.97 |
4.4 |
1.2 |
9.7 |
| CCGW 120412 R/L |
12.7 |
4.76 |
5.5 |
1.2 |
12.9 |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|

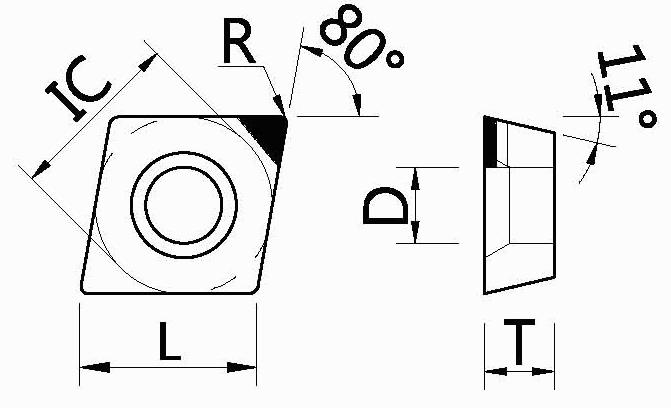

| CPGW-1C |
SPEC |
DIMENSIONS(mm) |
| ISO |
IC |
T |
D |
R |
L |
 |
 |
CPGW 060202 |
6.35 |
2.38 |
2.8 |
0.2 |
6.5 |
| CPGW 060204 |
6.35 |
2.38 |
2.8 |
0.4 |
6.5 |
| CPGW 060208 |
6.35 |
2.38 |
2.8 |
0.8 |
6.5 |
| CPGW 09T304 |
9.525 |
3.97 |
4.4 |
0.4 |
9.7 |
| CPGW 09T308 |
9.525 |
3.97 |
4.4 |
0.8 |
9.7 |
| CPGW 120404 |
12.7 |
4.76 |
5.5 |
0.4 |
12.9 |
| CPGW 120408 |
12.7 |
4.76 |
5.5 |
0.8 |
12.9 |
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
* 他の寸法は別途承ります。
|
|
チップブレーカー仕様も可能です。
|
|
